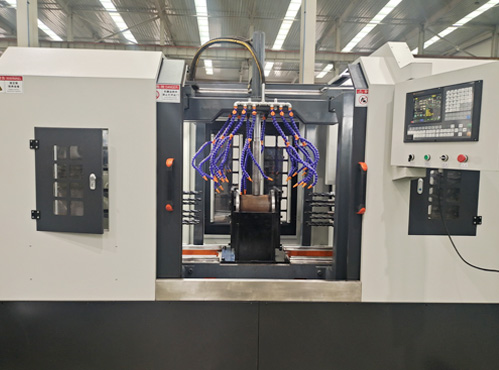

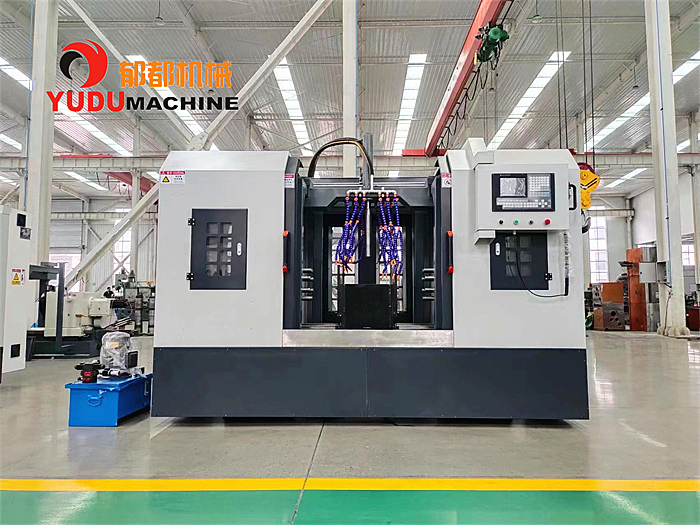

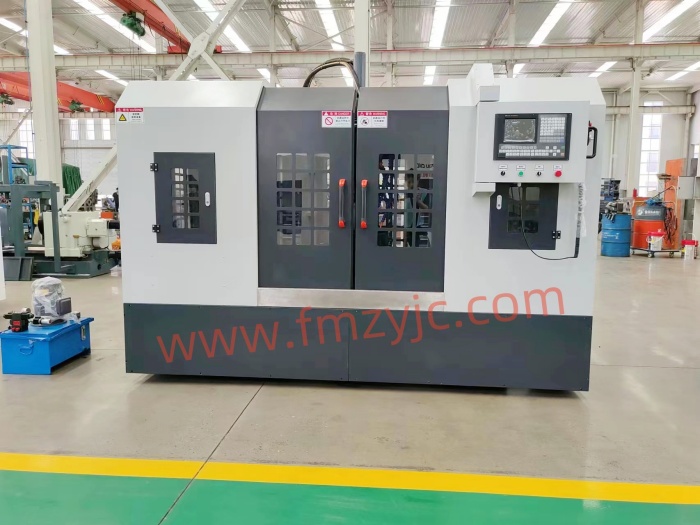

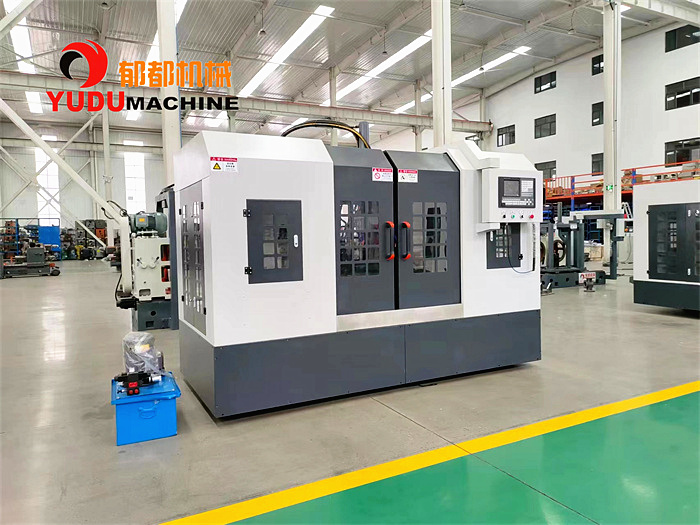

双面数控多孔钻床
二、阀门双面钻床机床参数
机床型号 ： SKZ-200/SKZ-300（可根据客户要求定制）
适用阀门范围 ：DN50-200 /DN150-300
钻杆分布直径 ： φ125-φ295 /Ф240-Ф410
分布直径公查 ： ±0.1
钻杆安装方式 ：莫氏锥柄2/3号
钻杆速度 ：270-360r/min
单面有效行程 ：300mm/400mm（可根据客户要求定做）
主电机功率 ： 5.5KW
转速电机功率 ： 0.75KW

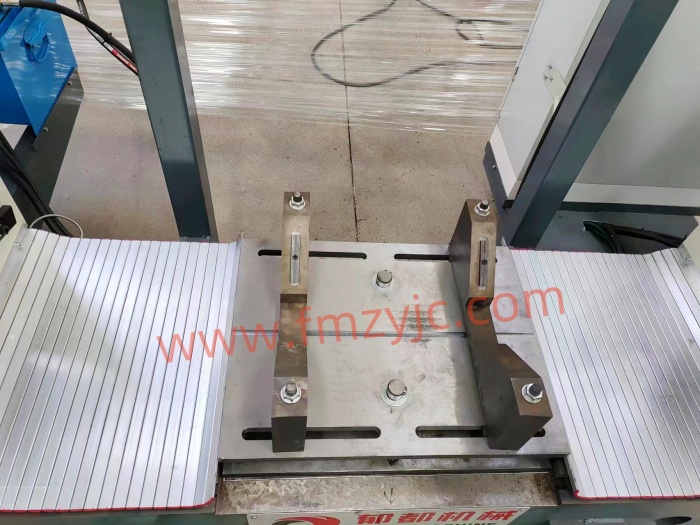

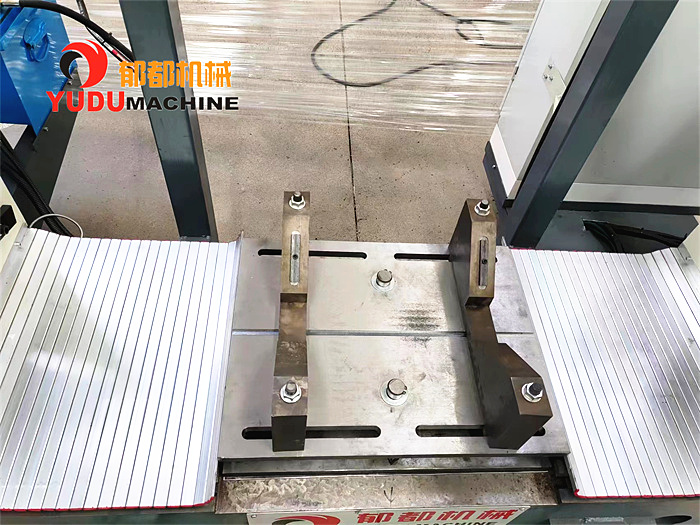

压紧方式 ： 液压压紧或手动压紧
润滑方式 ： 手动润滑
机床压紧 ：手动或液压压紧
机床优势 ：采用数控系统可同时对阀门双法兰所以孔一次性钻孔，省时省力。
三、SKZ-200/SKZ-300型阀门液压卧式多孔钻床特点
A、基本结构：包括箱体、床身、钻库，压紧座等。
B、机床材质：箱体、床身等铸件材质均为铸铁HT250。
C、导轨处理：机床导轨均采用人工刮研处理
D、机床配件：轴承均采用哈尔滨轴承
E、床身传动机构采用NMRV蜗轮蜗杆减速机，其传动稳定，使用寿命高。
四、阀门双面钻床机床参数如下：
型号
|
SKZ-200 |
SKZ-300 |
|
|
设备类型 |
多孔钻床 |
|
|
结构形式 |
双面 (三面、单面可定制） |
|
|
加工范围 |
（可按图纸定做） |
|
|
钻杆分布直径（ mm) |
Ф 125-Ф295（国标） （可按图纸定做） |
Ф 240 -Ф 410 （国标） （可按图纸定做） |
|
钻杆分布直径公差（ mm) |
± 0.1 |
|
|
钻杆安装方式 |
莫氏锥柄 2/3号 |
|
|
钻杆速度（ r/min） |
270-360 |
|
|
主轴中心至导轨高度（ mm) |
265 |
|
|
单面有效行程（ mm) |
300mm （根据客户定制） |
400mm （根据客户定制） |
|
主电机功率（ KW） |
5.5 KW |
|
|
进给方式 |
液压 进给 |
|
|
润滑方式 |
电子润滑泵 |
|
|
压紧方式 |
液压压紧 |
|
泊头市郁都机械制造有限公司，深知我们的成功取决于您的成功与发展，并把这一理念贯穿到从设计研发到售后服务的每一个环节当中，使我们的产品能够帮助客户效率增加、降低成本、增强竞争力。
我们用心聆听每一位客户的要求和需要，根据不同客户的不同需求进行产品的设计和制造，帮助您获得理想的设备。公司愿以好的产品和真诚的服务与国内外客户精诚合作，共拓市场、共创辉煌！
1、固定式钻模板。它和夹具体固定在一起，或者在夹具体上直接加工出钻套座孔。这种结构的钻套位置精度高，但装卸工件和排屑都不方便，因此，多用在中小批生产或孔的位置精度要求较高的夹具中。
2、铰链式钻模板。它是用铰链与夹具体或固定支架相联接。钻模板可绕铰链翻转，工件安装后，将钻模板放下并锁紧。铰链式钻模板虽然装卸工件方使，但由于它是活动的，因此，会影响加工孔的位置精度，而且每加工一个工件，要翻转一次钻摸板。动作频率辅助时间长。
3、悬挂式钻模板。在大批大量生产中，为了缩短辅助时间，提高生产率，常采用悬挂式钻模板和升降式钻模板。
用悬挂式钻模板夹紧工件时，它_有足够的刚度，为了_钻套的位置精度，钻模板在加工中_有可靠的定位。
钻套设计为了确定刀具的位置、引导刀具的方向、防止刀具偏轨在钻模板上装有钻套。钻套按其使用特点和结构形式可分为固定钻套、可换钻套、快换钻套和特殊钻套等。
