新型钻孔攻丝一体机具有什么性能特点
新型钻孔攻丝一体机具有什么性能特点
作者：郁都机械 发布时间：2020/10/3 8:51:29来源：泊头市郁都机械制造有限公司
做五金加工行业中比如马达壳体、散热片板、法兰盘壳、气嘴阀门等不同用途的金属制品都需要钻孔攻丝，通常做这些配件的工厂都是大批量生产的，在人力越来越昂贵的时代，全自动打孔攻丝一体机_称为了大家的选择。新型钻孔攻丝一体机相比起人工的优势是什么呢？下面郁都机械制造厂家为您介绍一下。

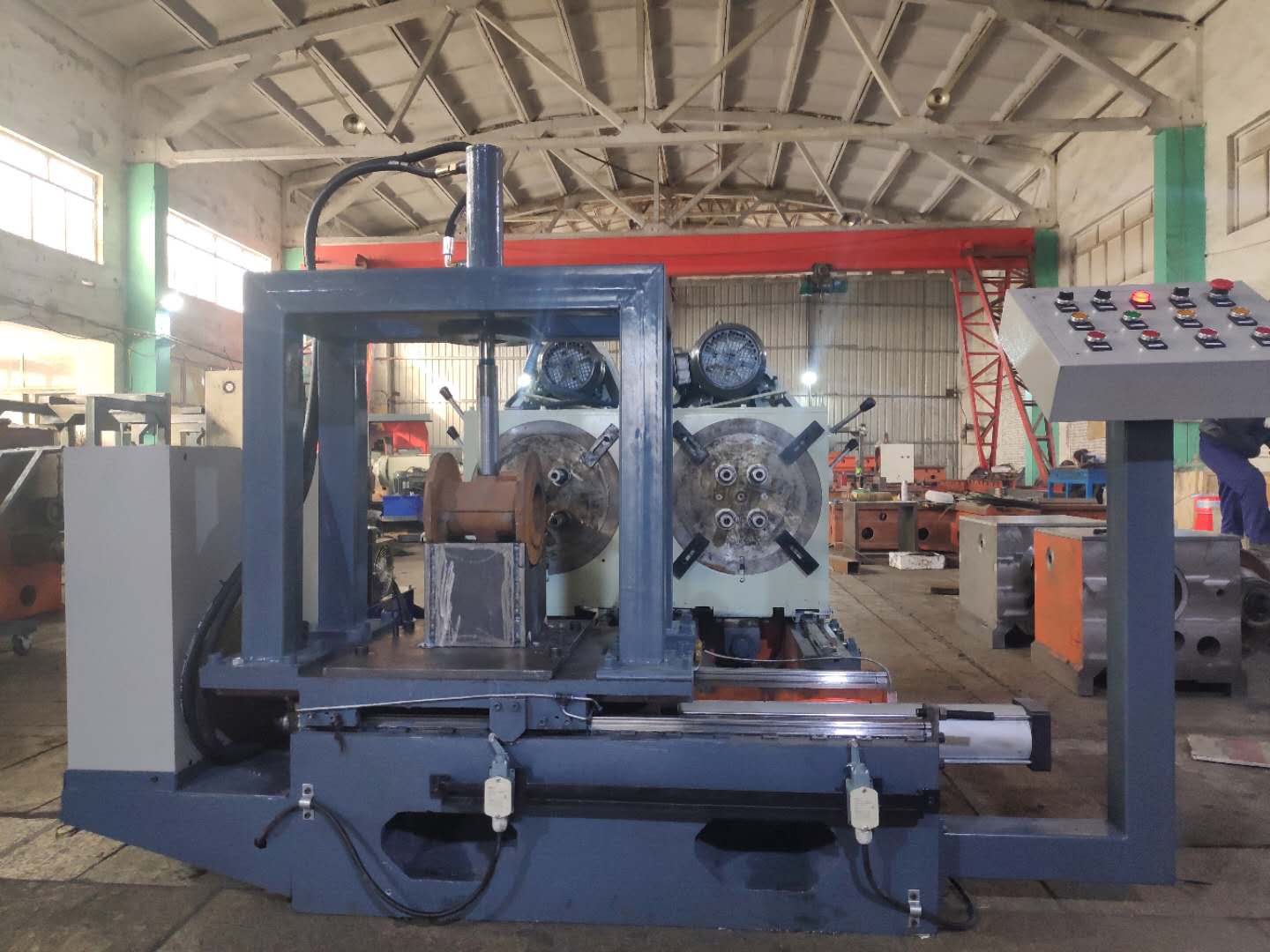

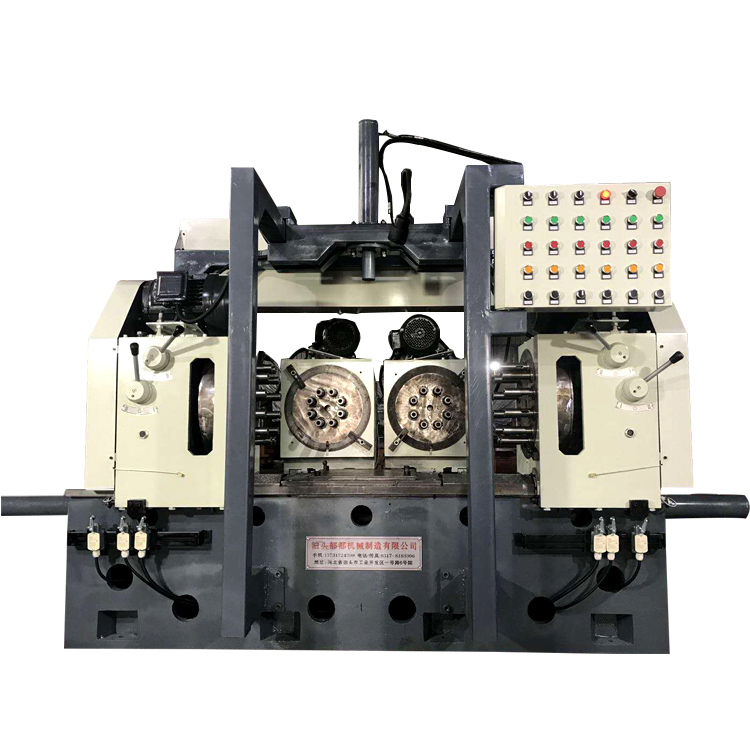

钻孔机攻丝机同时也开始研发设计并制造自动化非标设备。而全自动打孔攻丝一体机一次能把多个孔或者多个产品一次性完成钻孔攻牙的加工模式。配置PLC控制系统，智能化设计管理不管是在成本上还是效率上都优于加工中心。千人千面，千万种不同产品可以呈现出不同的形式。产品大小不同，可以配置不同大小不同角度的分度圆盘。产品钻孔攻牙面不同，可以配合立式卧式钻孔攻丝机加工，使工作效率提升加倍。
背景技术：
钻孔攻丝一体机，用于对加工工件进行钻孔、攻丝两道工序。目前，市场上的钻孔攻丝一体机，它包括机架，设置于机架上的钻孔工位以及攻丝工位，钻孔工位包括钻孔机以及钻孔工作台，攻丝工位包括攻丝机以及攻丝工作台。传统的钻孔攻丝一体机，是采用手摇式的下压钻头的方式进行钻孔，但是上述方式会影响到钻孔位置的偏移，同样的也会影响攻丝位置的精度；并且我们在进行下压时，会因为力道的不定因素，导致下压时，在工件上形成程度上的变形，从而影响成品。
技术特征：
1.一种新型钻孔攻丝一体机，包括机架，设置于机架上的钻孔工位（1）以及攻丝工位（2），其特征是：所述钻孔工位（1）包括钻孔机以及钻孔工作台，攻丝工位（2）包括攻丝机以及攻丝工作台，所述机架上设有用于调节钻孔机、攻丝机上下往复运动的调节装置，机架和调节装置之间还设有缓冲装置，钻孔工作台和攻丝工作台的下方均设有定位块（5），调节装置包括贯穿钻孔机的调节丝杆A（30）、贯穿攻丝机的调节丝杆B（31）以及用于驱动调节丝杆A、B旋转的驱动装置（32），缓冲装置包括设置于机架和钻孔机以及机架和攻丝机之间的若干缓冲弹簧（42）、设置于机架和钻孔机之间的导向柱A（40）以及设置于机架和攻机之间的导向柱B（41），缓冲弹簧（42）套于导向柱A、B外。
2.根据权利要求1所述的一种新型钻孔攻丝一体机，其特征是：所述定位块（5）呈圆台状。
3.根据权利要求1所述的一种新型钻孔攻丝一体机，其特征是：所述钻孔机采用热熔钻（10）。
1.一种新型钻孔攻丝一体机，包括机架，设置于机架上的钻孔工位（1）以及攻丝工位（2），其特征是：所述钻孔工位（1）包括钻孔机以及钻孔工作台，攻丝工位（2）包括攻丝机以及攻丝工作台，所述机架上设有用于调节钻孔机、攻丝机上下往复运动的调节装置，机架和调节装置之间还设有缓冲装置，钻孔工作台和攻丝工作台的下方均设有定位块（5），调节装置包括贯穿钻孔机的调节丝杆A（30）、贯穿攻丝机的调节丝杆B（31）以及用于驱动调节丝杆A、B旋转的驱动装置（32），缓冲装置包括设置于机架和钻孔机以及机架和攻丝机之间的若干缓冲弹簧（42）、设置于机架和钻孔机之间的导向柱A（40）以及设置于机架和攻丝机之间的导向柱B（41），缓冲弹簧（42）套于导向柱A、B外。
2.根据权利要求1所述的一种新型钻孔攻丝一体机，其特征是：所述定位块（5）呈圆台状。
3.根据权利要求1所述的一种新型钻孔攻丝一体机，其特征是：所述钻孔机采用热熔钻（10）。
技术总结：
本实用新型公开了一种新型钻孔攻丝一体机，旨在提供一种加工稳定性好，缓冲效果好，实用性强的钻孔攻丝一体机，其技术方案要点是钻孔工位包括钻孔机以及钻孔工作台，攻丝工位包括攻丝机以及攻丝工作台，机架上设有用于调节钻孔机、攻丝机上下往复运动的调节装置，机架和调节装置之间还设有缓冲装置，钻孔工作台和攻丝工作台的下方均设有定位块，本实用新型适用于机械加工设备技术领域。
