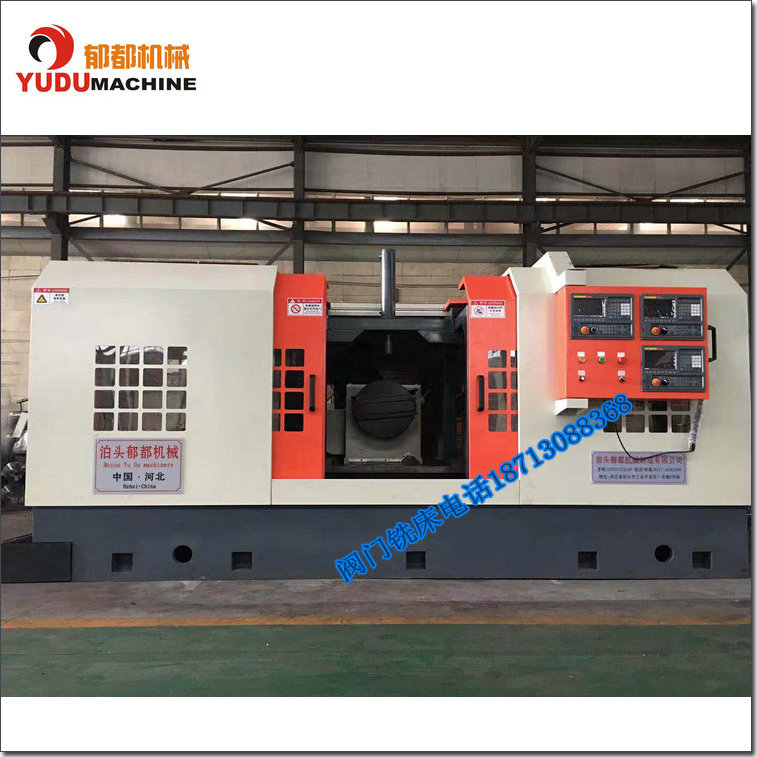

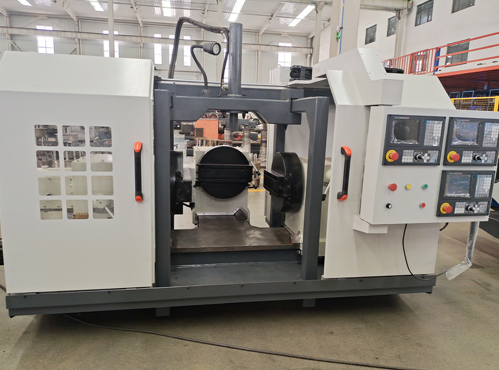

不锈钢数控三面阀门加工机床
不锈钢数控三面阀门加工机床
数控三面阀门加工机床的详细内容
机床型号 ： SKC-200型/SKC-300型/SKC-600型/SKC-800型 三面 阀门_机床（ 阀门_数控铣床）
加工阀门范围 DN50-200 /DN100-300/ DN350-600/ DN400-800
适合加工件 铸铁阀门/球墨阀门/铸钢阀门/闸阀/截止阀/平衡阀/止回阀/过滤器
主轴转速调节方式 手动调速或无_变速
车削直径 :300mm/500mm/850mm/1100mm
主轴电机功率 4.0KW / 5.5KW /7.5 KW / 11KW
控制系统 广泰 /鑫科瑞（也可根据可以要求选择：广数等费用另行计算）
传动方式 滚珠丝杠机构
压紧方式 系统控制油缸压紧
润滑方式 电子泵润滑
性能 可加工阀门外圆、端面、水线、内孔、倒角、挑丝等工序，可以做到一次装卡，同时完成阀门三面的工序。
备注 本公司可根据各阀门加工厂家要求，定做各型号阀门加工_设备。
二、阀门_机床 的特点：
1、该机床铸件全部采用树脂砂电炉铸造，并经过回火处理。
2、齿轮材质为40CR ,而且比一般齿轮要厚。
3、机床床身导轨采用一平一V型，大大增加了机床稳定性，导轨面经过淬火处理，增加了 耐磨性。
4、夹紧系统采用油缸液压，降低了装夹时间，增加了工件稳定性。
5、底胎采用可调式，可随意调节，加工范围_广。
6、该钻床工装采用_的换装方式，一次换工装只需三分钟。
7、加工范围约DN50-DN800阀门法兰都可以加工.
8、变速采用变频调。
|
序号 |
型号 |
SKC200 SKC300 SKC600 SKC800 |
|
1 |
主电机 |
4.0KW /5.5KW /7.5KW /11KW |
|
2 |
机床机构形式 |
三面式 |
|
3 |
进给电机 |
步进电机（伺服电机） |
|
4 |
系统 |
广泰 /鑫科瑞（也可根据可以要求选择，广数等费用另行计算） |
|
5 |
主轴转速 r/min |
120-240r/min、90-150r/min |
|
6 |
主轴中心到工装底座距离 |
00mm |
|
7 |
加工深度 |
根据加工图纸及机床床身尺寸确定 |
|
8 |
加工直径 |
理论加工直径为 600mm，建议加工法兰直径在 500mm 以内 |
|
9 |
齿轮 |
45＃调质 |
|
10 |
滚珠丝杆 |
SFUR4005/SFUR2005(非标） |
|
11 |
道轨 |
单侧 V 型硬式导轨 |
|
12 |
电器件 |
德力西 |
|
13 |
轴承 |
哈尔滨 |
|
14 |
变频器 |
亚太 |
|
15 |
润滑形式 |
电子润滑泵 |
|
16 |
工装形式 |
固定式工装 |
|
17 |
防护 |
全防护型，含螺旋排屑及链板排屑机及小推 车；含冷却 |
|
四门式半防护，含冷却系统 |
||
|
双门式半防护 |
